DC Motorsteuerung

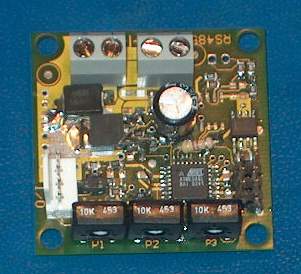

Low Cost 3A Drehzahlsteller
- Versorgungsspannung: 10 - 30V DC
- PWM Modulation der Motorspannung
- Motorstrom bis 6 A Spitze und 3A Dauerstrom
- Drehzahlvorgabe mit eingebautem Trimmer (ohne IxR Kompensation)
- Anschlüsse mit Schraubklemme
- SMD Technik mit MOSFET der neusten Generation
- Hutschienen Montage (optional)
- Open frame Variante ab sFr. 15.00 (bei 1000 Stück)
Anwendungen:
- Geschwindigkeitseinstellung von Motoren
- Spannungseinstellung von ohmschen und induktiven Lasten
- Ausgleich von mechanischen und Motortoleranzen
- Sonderausführungen mit höheren Spannungen oder Strömen auf Anfrage
Datenblatt
Current Controller (Einstellbare Stromquelle)
Current Controller
- Versorgungsspannung: 10 - 30V DC
- PWM Modulation der Motorspannung (hoher Wirkungsgrad)
- Stromvorgabe mit eingebautem Trimmer oder externe anloge Spannung
- Motorstrom 4A Dauerstrom (höhere Ströme auf Anfrage)
- Anschlüsse mit Schraubklemme
- SMD Technik mit MOSFET der neusten Generation (keine Kühlkörper)
- Hutschienen Montage (optional)
- Open frame Variante ab sFr. 19.00 (bei 1000 Stück)
Anwendungen:
- Drehmomentbegrenzung von Motoren (elektronischer Getriebeschutz)
- Elektrischer Ersatz von Federn und Gewichten
- Kraft- Drehmoment- Regelung
Datenblatt

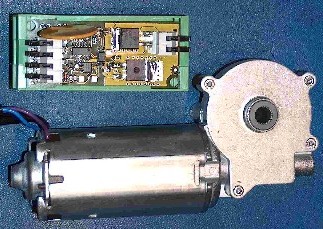

Start- Stopp- Steuerung für DC Motoren
Über eine externe Steuerung (z.B. SPS) kann der Motor gestartet werden. Der Motor dreht. Sobald die externe Steuerung das Kommando zum Stoppen des Motors gibt, macht die Start- Stopp Steuerung eine Wirbelstrombremsung. Dies bewirkt ein schlagartiges Stillstehen des Motors:
- 2 Zustände: Motor eingeschaltet - Motor gebremst (Wicklung Kurzschluss)
- Applikationen: Förderband, Bandantrieb, schnelle Start- Stopp Anwendungen
- Versorgungsspannung: 23 - 50V DC
- Motorstrom Antrieb: 4A Dauerstrom, Spitzenstrom 20A
- Motorstrom Bremsen: 4A Dauerstrom, Spitzenstrom 50A
- Unterspannungsüberwachung
- Schutzfunktionen: Thermisch, Kurzschluss
- Alarmausgang
- SPS Kompatible Ein- Ausgänge (24V Pegel)
- Anschlüsse mit Federkraftklemmen
- SMD Technik mit MOSFET der neusten Generation
- Hutschienen Montage (optional)
Datenblatt
Weitere projektspezifische Lösungen
- Grosser Leistungsbereich mW - kW (in SMD Technik)
- MOSFET Technologie der neusten Generation
- Regelungen IxR, Back EMF, Encoder (analog oder digital)
- div. Bussysteme, kundenspezifische Protokolle
- LCD Display, Tastaturansteuerung etc.
- Realisierung Ihres Projektes
